СТЕНОВОЙ КЛАПАН ДОМВЕНТ

Вентиляционный клапан необходимо использовать в зимнее время при исправной системе отопления.

Диаметр - 40 мм
Максимальная длина - 650 мм
Диапазон использования клапана - От - 40 до + 80 С
Производительность - 13 м3/ч (при разнице давления в 10 Па)
Фильтрация - Грубой очистки G3
Регулировка - Ручная
Габариты внешнего блока - 180*85*84 мм
Гарантия - 5 лет

Описание приточного клапана

Стеновой приточный клапан обеспечивает пропуск свежего воздуха с улицы без открывания окон, защищает от уличного шума и пыли, устраняет излишнюю влажность.

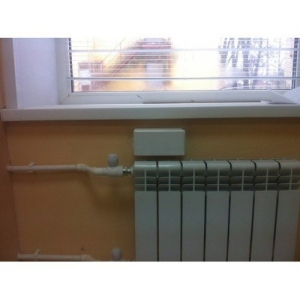

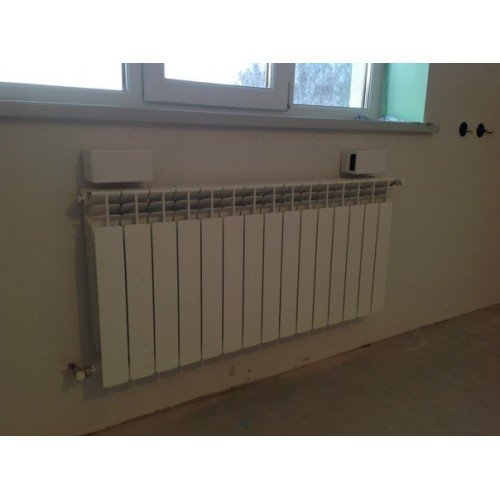

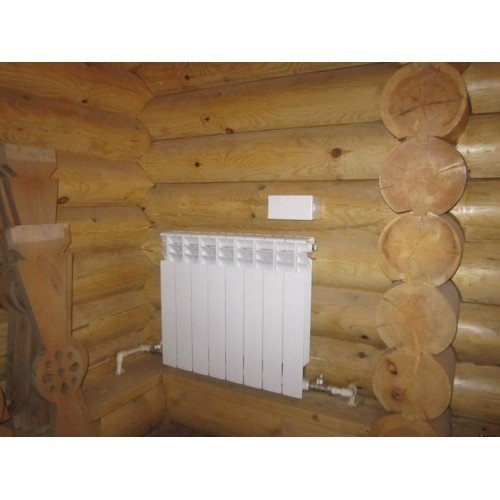

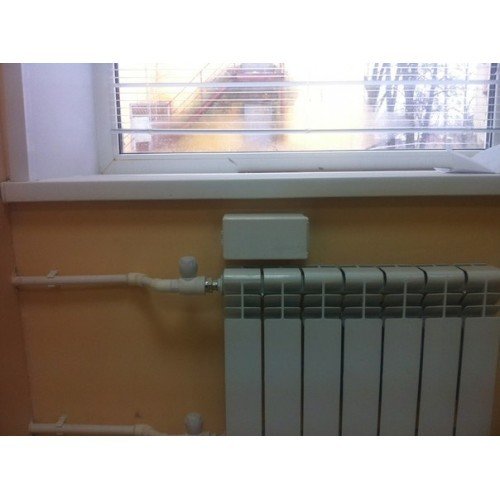

Вентиляционный стеновой клапан «Домвент» устанавливается над батареей. Благодаря этому воздух в доме остается свежим и теплым даже в самые сильные морозы, а окна можно все время держать закрытыми. Признанное качество, невысокая цена и отличные технические характеристики стенового клапана выгодно выделяют его среди других приточных клапанов.

Принцип работы устройства

Через наружную решетку уличный воздух по пластиковой трубе попадает в шумопоглотитель стенового приточного клапана. За счет своей лабиринтной формы он производит грубую фильтрацию воздуха и обеспечивает отсутствие шума и пыли в помещении.

Затем, поступая в продольном направлении на радиатор отопления, воздух нагревается до температуры близкой к комнатной. Плавно передвигая заслонку, можно регулировать поток воздуха.

Преимущества:

• невысокие цены;
• возможность самостоятельной установки;
• простота в эксплуатации (с управлением справится даже ребенок);
• фильтр легко чистить, его замена не требуется;
• подогрев воздуха (клапан работает даже при - 50°С);
• защита от сквозняков, шума и пыли;
• не потребляет электроэнергию.

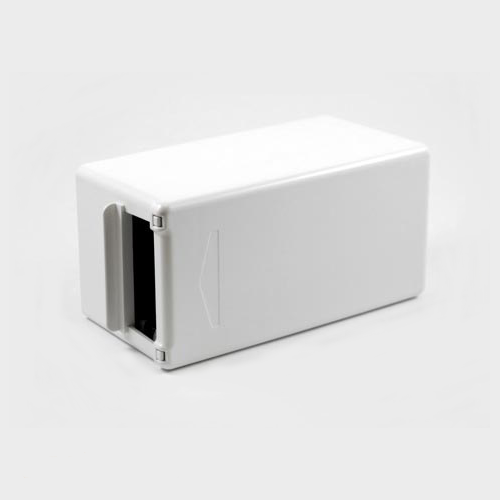

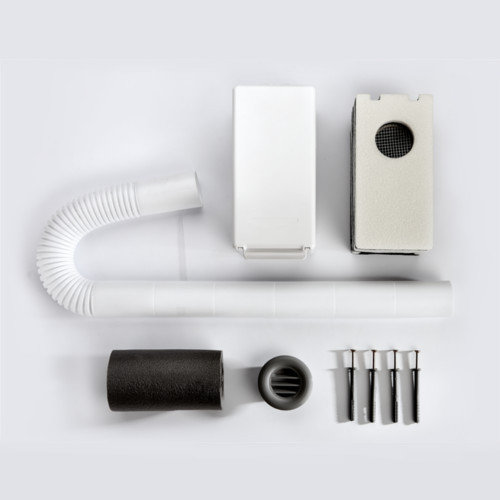

1. Корпус клапана с крышкой - 180х85х84 мм
2. Глушитель с москитной сеткой
3. Трубка - длина 65 см, Ø40 мм
4. Трубный утеплитель
5. Декоративная решетка - Ø60 мм
6. Дюбель-гвозди - 6x60 — 4 шт

Указание к монтажу вентиляционного клапана "ДомВент"

В стене между радиатором отопления и подоконником сверлится отверстие Ø65-68 мм и глубиной 70-100 мм под трубный утеплитель.

Буром ø40mm в стене делается сквозное отверстие под углом 5 градусов вниз, чтобы случайно попавшая в трубу вода могла стекать наружу.

В отверстие устанавливается пластиковая труба, края которой снаружи должны быть на уровне стены, а изнутри выступать примерно на 6 мм. Со стороны улицы труба закрывается решеткой.

Надевается трубный утеплитель, края которого должны выступать за уровень внутренней поверхности стены на сантиметр. Делается разметка для крепления корпуса так, чтобы труба располагалась по центру отверстия, и подготавливаются крепежные отверстия.

Корпус клапана монтируется вплотную к стене (должен прижимать утеплитель) и закрепляется на саморезы.

В корпус устанавливается шумопоглотитель и заслонка для регулирования потока воздуха.

Клапан установлен и готов к работе. Весь процесс установки клапана занимает около 60 минут.

Обслуживание клапана

Стеновой приточный клапан не требует смены фильтра. Для того, чтобы его очистить раз в полгода с корпуса снимается крышка, шумопоглотитель вынимается и тщательно вытряхивается, а при сильном загрязнении — промывается под небольшим напором воды и просушивается. После этого фильтр вставляется на место, клапан закрывается крышкой. Приспособление вновь готово к эксплуатации.

Следует отметить, что клапан будет работать на высоком, качественном уровне только в том случае, если в помещении:

• правильно функционирует естественная или принудительная вытяжная вентиляция;
• обеспечено свободное движение воздуха между комнатами дома, квартиры или офиса (отсутствуют межкомнатные двери с герметичным притвором). Если это правило нарушено, необходимо установить на дверях вентиляционные решетки либо создать двухсантиметровые щели между дверным полотном и полом.
